MC型脈沖袋式除塵器

MC型脈沖袋式除塵器是由上、中、下箱體，排灰系統及噴吹系統五部分組成。

MC型脈沖袋式除塵器 ^[1-2]  由上、中、下箱體，排灰系統及噴吹系統五部分組成。

①上箱體包括可掀起的蓋板和出風口；

②中箱體內有多孔板、濾袋框架、、濾袋及文氏管；

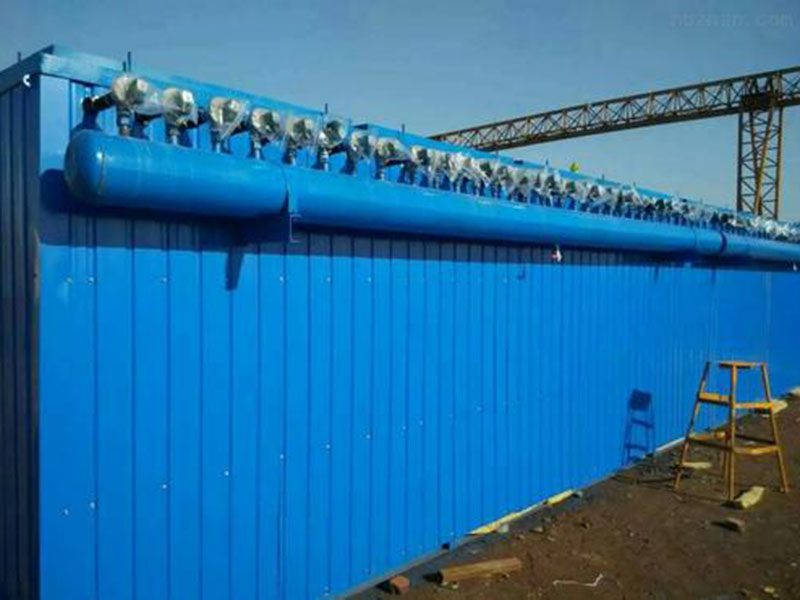

③下箱體由灰斗、進風口及檢查門組成；噴吹系統包括控制閥、脈沖電磁閥、噴吹管和氣包組成。

工作原理

含有粉塵的煙氣由除塵器進風口進入中、下箱體的過程中，粉塵被吸附在除塵濾袋上，氣體則通過濾袋經過文氏里管進入上箱體，從出風口排出，隨著濾袋上粉塵的積累，濾袋壓力損失逐漸增加，該壓力損失由壓力計反饋到控制儀。控制儀接收并發出指令，按順序觸發各脈沖電磁閥，使氣包內的氣體瞬時從噴吹管的各孔噴出，經文氏里管噴射到相應的濾袋內，濾袋在氣流瞬時的反作用下急速膨脹，使積附在濾袋表面的粉塵脫落，濾袋得到再生重新使用。

注意事項

（1）清灰裝置噴吹采用管式中心噴吹。

（2）噴吹壓力有低壓噴吹，壓力低于0.4MPA，有高壓噴吹，壓力高于0.4MPA。高壓氣源動能較大，用氣量較少，低壓氣源動能較小，用氣量較多。脈沖噴吹氣源壓力不論高低，都以達到徹底清灰為目的，需要的清灰能量是一樣。

（3）噴吹清灰機構分為無引流噴嘴無文氏管、有引流噴嘴無文氏管和有引流噴嘴有文氏管等組合。

（4）脈沖噴吹清灰有在線清灰和離線清灰之分。通過調整收塵器參數，可以使在線與離線清灰達到基本相同的清灰效果。
